Puerta abierta: la perturbación que el HVAC siente primero

En una sala productiva GxP, temperatura y humedad suelen quedarse con el panel. La puerta casi nunca. Este texto se enfoca en una secuencia que la planta subestima: la puerta como evento de proceso, no como detalle de acceso.

En una sala de sólidos (compresión), con monitoreo continuo de puerta, presión diferencial, temperatura y humedad, la correlación quedó difícil de negar. No es opinión de turno. Son tres mediciones distintas respondiendo al mismo evento.

Lo que muestra una observación

En una ventana corta de monitoreo continuo en sala seca — baseline de humedad baja, cascada de presión estable con la puerta cerrada — la superposición puerta × ΔP × HR repitió el mismo patrón:

• Con la puerta cerrada, el diferencial se mantuvo en una franja típica de contención (orden de −12 a −17 Pa en esta observación).
• En cada apertura, el ΔP colapsó de inmediato hacia ≈ −2,5 Pa — pérdida del orden de ~85% — y recuperó el baseline en menos de dos minutos tras el cierre.
• La humedad relativa, desde un baseline seco (~24–25% HR), subió unos +3 a +5 p.p. por conjunto de aperturas; en el episodio más largo (~18 minutos de puerta abierta), llegó a ~34,5% HR (+10 p.p.), con retorno en decenas de minutos.
• La temperatura varió como máximo ~+0,4 °C: el ambiente adyacente estaba prácticamente en la misma franja térmica, así que el gradiente que importa es el de humedad, no el de temperatura.

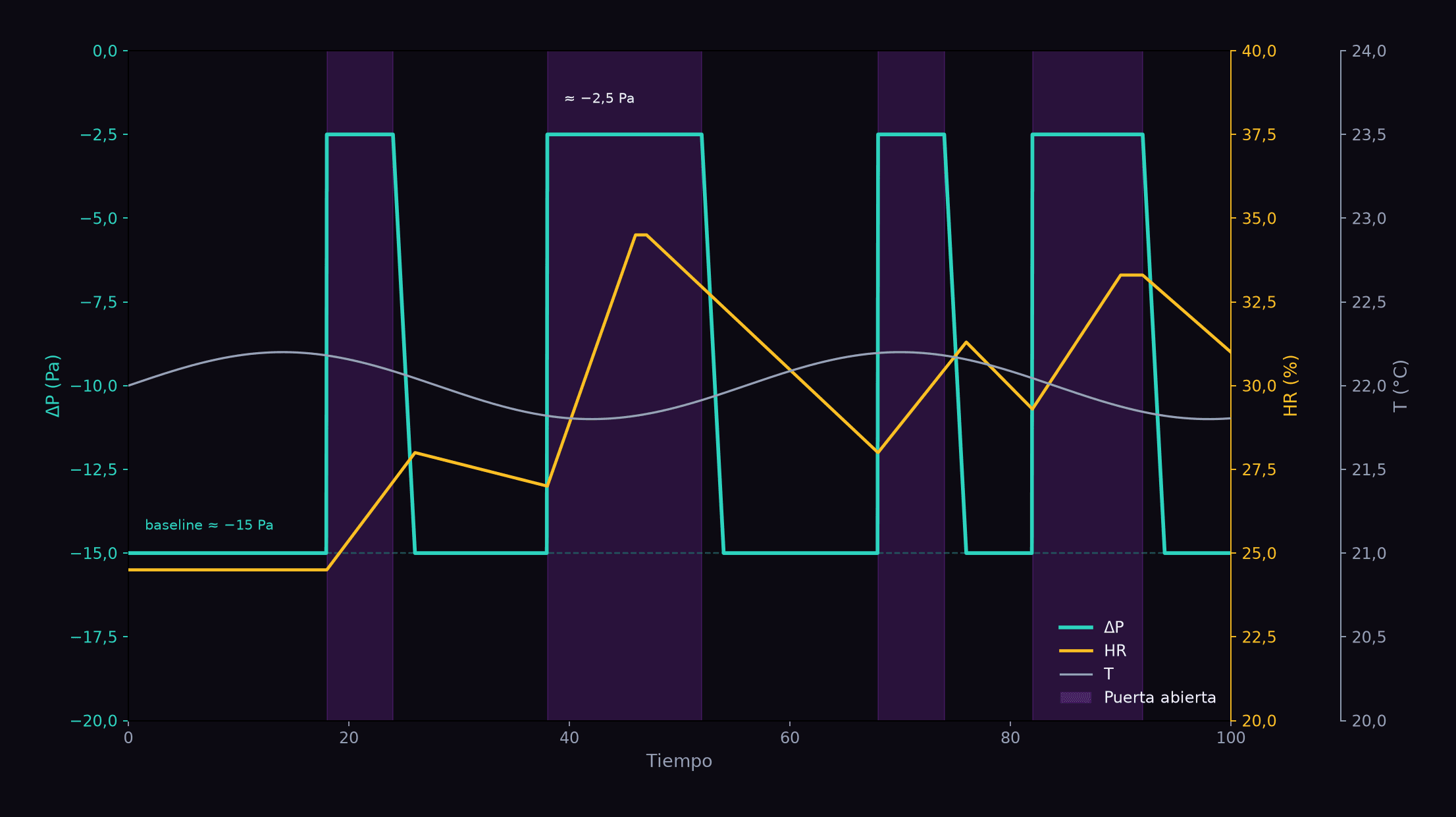

Ilustrativo / anonimizado. Secuencia típica en sala seca.

Los números de una observación no se convierten en la especificación de su sala. Sirven para calibrar la lectura: puerta → ΔP → HR, con tiempos distintos, en la misma línea de tiempo. Las secciones siguientes siguen ese orden.

Por qué la puerta derriba el ΔP en segundos

El ΔP reacciona primero, y es el más fácil de explicar. La cascada de presión depende de un camino cerrado. Se abre la puerta y el diferencial entre salas deja de sostenerse por el diseño de flujos: el sensor de ΔP registra el colapso casi en el instante del evento de puerta.

Por eso la correlación casi 1:1 entre sensor magnético de puerta y caídas de presión es tan útil en la investigación. No sustituye la alarma de ΔP — refuerza la causa operativa más común cuando la recuperación es rápida y el patrón se repite en cada paso.

Un ΔP que cae y vuelve en minutos, alineado a eventos de puerta, rara vez es un "misterio de AHU". Suele ser acceso.

Por qué la HR sube después — y por qué T casi no se mueve

El ΔP vuelve en segundos; la humedad, no. En sala seca, el corredor o antecámara suele estar mucho más húmedo. Cada apertura inyecta aire con más agua; la HR interna sube con retraso de minutos y tarda más en volver, porque el HVAC debe recondicionar el volumen — no solo restablecer el diferencial.

La temperatura, en este tipo de episodio, puede parecer "estable" en el gráfico y engañar al turno: si el adyacente está en la misma franja térmica, el sensor de T casi no se mueve mientras la humedad ya salió del baseline. Leer solo temperatura es leer el parámetro menos sensible a la puerta.

Ilustrativo / anonimizado. Órdenes de magnitud: ΔP ~−15→~−2,5 Pa; HR +3 a +10 p.p.; T casi plana.

Guía típica ≠ especificación calificada

Entendido el patrón físico, la pregunta siguiente es si configura una desviación — y eso no sale del gráfico, sale de la especificación. Los rangos "de libro" (ISPE / guías de sólidos) ayudan a contextualizar el orden de magnitud. No sustituyen URS, calificación y límites de la sala.

Si la especificación de HR es estrecha (por ejemplo ≤ 30% para producto higroscópico), un pico de +10 p.p. tras una puerta larga puede ser excursión registrable — según el lote en proceso. Si la franja es más ancha, el mismo gráfico sigue importando: muestra cuánto tiempo la cascada estuvo comprometida y cuánto tardó la humedad en volver. En ambos casos la regla es la misma: lo que vale en auditoría es la especificación calificada del área, no la diapositiva del proveedor.

Lo mismo para ΔP negativo en operación generadora de polvo: la dirección suele ser la correcta para contención; las caídas durante la apertura son físicamente esperables si la recuperación es rápida. El riesgo operativo está en la puerta que permanece abierta — minutos, no segundos.

Cómo leer puerta, presión y humedad en el mismo episodio

Juntando las tres piezas, la investigación se acorta. Tres preguntas prácticas suelen separar una "alarma sin contexto" de una investigación útil:

1. ¿Hubo evento de puerta en el mismo instante del colapso de ΔP? Si sí, la causa raíz operativa ya tiene un candidato fuerte.
2. ¿La HR empezó a subir minutos después y tardó más que el ΔP en recuperarse? Patrón típico de sala seca con gradiente de humedad hacia el adyacente.
3. ¿T quedó casi plana? No concluya que "no pasó nada" — concluya que la temperatura no era el sensor sensible a esa perturbación.

Cuando tres mediciones distintas se alinean en el tiempo, la conversación deja de ser opinión de turno y se vuelve trayectoria trazable: quién abrió, por cuánto tiempo, qué hicieron la cascada y la humedad mientras el lote estaba (o no) en el área.

Es la misma lógica que ya discutimos en monitoreo ambiental y en monitoreo online de HVAC y energía: un sensor sin contexto de episodio es solo archivo de datos; puerta + ΔP + HR en la misma línea de tiempo se vuelve control. En la práctica de IoT de área, esa lectura suele vivir en la capa de NEO SENSOR.

Qué cambia esto

• En sala seca, la puerta suele ser la perturbación dominante: ΔP en segundos, HR en minutos, T casi inerte.
• ~85% de pérdida de cascada en esta observación en el colapso de ΔP no es un "número mágico universal" — es orden de magnitud para entrenar correlación, no para copiar como límite.
• Tres mediciones distintas contando la misma historia hacen una verificación cruzada de la instrumentación y acortan la investigación.
• La apertura prolongada (minutos) es el modo de falla que más eleva la HR y anula la cascada; la recuperación rápida de ΔP tras el cierre no borra el tiempo en que la contención estuvo comprometida.
• La guía típica (ISPE etc.) contextualiza; la especificación calificada decide si hubo desviación.
• Alarma de puerta abierta (tiempo) + alarma de ΔP sostenido fuera de franja, con responsable y respuesta, suele valer más que mirar un parámetro aislado al final del turno.

En su planta, ¿el último colapso de ΔP llegó con evento de puerta en el mismo minuto — o solo con la HR "rara" al día siguiente?
