Porta aberta: a perturbação que o HVAC sente primeiro

Em sala produtiva GxP, temperatura e umidade costumam ganhar o painel. A porta quase nunca. Este texto é o zoom numa trajetória que a planta subestima: a porta como evento de processo, não como detalhe de acesso.

Em uma sala de sólidos (compressão), com monitoramento contínuo de porta, pressão diferencial, temperatura e umidade, a correlação ficou dura de negar. Não é opinião de turno. São três instrumentos independentes respondendo ao mesmo gesto.

O que a observação mostra

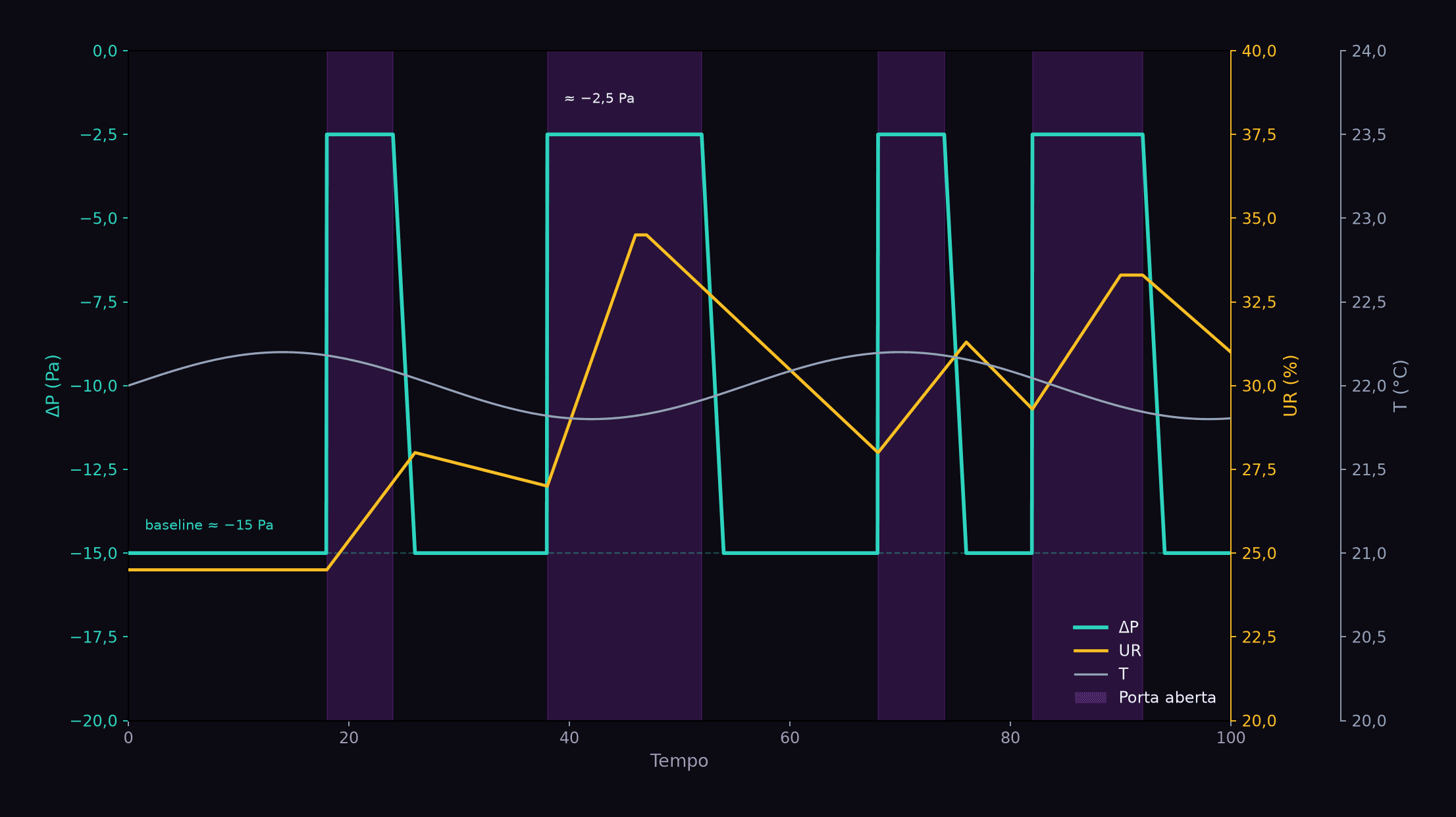

Em um período curto de monitoramento contínuo em sala seca — baseline de umidade baixa, cascata de pressão estável com porta fechada — a sobreposição porta × ΔP × UR repetiu o mesmo padrão:

• Com a porta fechada, o diferencial se manteve em faixa típica de contenção (ordem de −12 a −17 Pa nesta observação).
• A cada abertura, o ΔP colapsou imediatamente para perto de −2,5 Pa — perda da ordem de ~85% nesta observação — e recuperou o baseline em menos de dois minutos após o fechamento.
• A umidade relativa, partindo de baseline seco (~24–25% UR), subiu cerca de +3 a +5 p.p. por conjunto de aberturas; no episódio mais longo (~18 minutos de porta aberta), chegou a ~34,5% UR (+10 p.p.), com retorno em dezenas de minutos.
• A temperatura variou no máximo ~+0,4 °C: o ambiente adjacente estava praticamente na mesma faixa térmica, então o gradiente que importa é o de umidade, não o de temperatura.

Números de uma observação não viram especificação da sua sala. Servem para treinar o olhar: porta → ΔP → UR, com tempos diferentes, no mesmo fio.

Por que a porta derruba o ΔP em segundos

Cascata de pressão depende de caminho fechado. Abre a porta e o diferencial entre salas deixa de ser sustentado pelo desenho de fluxos: o sensor de ΔP registra o colapso quase no instante do evento de porta.

Por isso a correlação 1:1 entre sensor magnético de porta e quedas de pressão é tão útil na investigação. Não substitui o alarme de ΔP — reforça a causa operacional mais comum quando a recuperação é rápida e o padrão se repete a cada passagem.

ΔP que cai e volta em minutos, alinhado a eventos de porta, raramente é “mistério de AHU”. Costuma ser acesso.

Por que a UR sobe depois — e por que T quase não se mexe

Em sala seca, o corredor ou antecâmara costuma estar bem mais úmido. Cada abertura injeta massa de ar com mais água; a UR interna sobe com atraso de minutos e demora mais para voltar, porque o HVAC precisa recondicionar o volume — não só restabelecer o diferencial.

A temperatura, neste tipo de episódio, pode parecer “estável” no gráfico e enganar a leitura de turno: se o adjacente está na mesma faixa térmica, o sensor de T quase não se mexe enquanto a umidade já saiu do patamar. Ler só temperatura é ler o parâmetro menos sensível à porta.

Guia típico ≠ especificação qualificada

Faixas “de livro” (ISPE / guias de sólidos) ajudam a contextualizar ordem de grandeza. Não substituem URS, qualificação e limites da sala.

Se a especificação de UR for apertada (por exemplo ≤ 30% para produto higroscópico), um pico de +10 p.p. após porta longa pode ser excursão registrável — a depender do lote em processo. Se a faixa for mais larga, o mesmo gráfico ainda importa: mostra quanto tempo a cascata ficou comprometida e quanto a umidade demorou para voltar. Em ambos os casos, o hedge é o mesmo: o que vale em auditoria é a especificação qualificada da área, não o slide do fornecedor.

O mesmo vale para ΔP negativo em operação geradora de pó: a direção costuma ser a correta para contenção; as quedas durante abertura são fisicamente esperadas se a recuperação for rápida. O risco operacional está na porta que fica aberta — minutos, não segundos.

Como ler porta, pressão e umidade no mesmo episódio

Três perguntas práticas costumam separar “alarme seco” de investigação útil:

1. Houve evento de porta no mesmo instante do colapso de ΔP? Se sim, a causa raiz operacional já tem candidato forte.
2. A UR começou a subir minutos depois e demorou mais que o ΔP para recuperar? Padrão típico de sala seca com gradiente de umidade para o adjacente.
3. T ficou quase plana? Não conclua que “nada aconteceu” — conclua que a temperatura não era o sensor sensível àquela perturbação.

Quando os três instrumentos independentes alinham no tempo, a conversa deixa de ser opinião de turno e vira trajetória: quem abriu, por quanto tempo, o que a cascata e a umidade fizeram enquanto o lote estava (ou não) na área.

Isso é o mesmo deslocamento que discutimos em monitoramento ambiental e em monitoramento online de HVAC e energia: sensor sem contexto de episódio vira arquivo; sensor com porta + ΔP + UR no mesmo fio vira controle. Na prática de IoT de área, essa leitura costuma viver na camada de NEO SENSOR.

O que isso muda

• Em sala seca, a porta costuma ser a perturbação dominante: ΔP em segundos, UR em minutos, T quase inerte.
• ~85% de perda de cascata nesta observação no colapso de ΔP não é “número mágico universal” — é ordem de grandeza para treinar correlação, não para copiar limite.
• Três instrumentos independentes contando a mesma história fazem uma checagem cruzada da instrumentação e encurtam a investigação.
• Abertura prolongada (minutos) é o modo de falha que mais eleva UR e anula cascata; recuperação rápida de ΔP após fechamento não apaga o tempo em que a contenção esteve comprometida.
• Guia típico (ISPE etc.) contextualiza; especificação qualificada decide se houve desvio.
• Alarme de porta aberta (tempo) + alarme de ΔP sustentado fora da faixa, com dono e resposta, costuma valer mais que olhar um parâmetro isolado no fim do turno.

Na sua planta, o último colapso de ΔP veio com evento de porta no mesmo minuto — ou só com a UR “estranha” no dia seguinte?
